Visão geral do sistema
O sistema de submedição é uma plataforma inteligente, precisa, eficiente e segura de coleta e gerenciamento de dados de eletricidade. É compatível com vários tipos de equipamentos medidores. Ele pode coletar rapidamente dados do medidor com a ajuda de métodos de comunicação avançados e pode coletar e analisar profundamente vários itens de dados de forma abrangente. Ele também pode fornecer dados de eletricidade aos clientes em tempo hábil por meio de vários métodos, melhorando significativamente a precisão e a velocidade da coleta de dados. Nosso objetivo é sempre atender às necessidades de coleta de dados de eletricidade dos clientes e fazemos todos os esforços para garantir que cada medidor esteja intimamente integrado à rede de dados para evitar que qualquer medidor fique isolado.
Características do sistema
O sistema de sub-medição é uma solução altamente integrada voltada principalmente para o setor de energia, com o objetivo de aumentar a eficiência, a precisão e a sustentabilidade do gerenciamento de energia.
Inovação em Tecnologia e Modernização
Tecnologia de medição inteligente:usando equipamentos de medição avançados e métodos de comunicação sem fio, com fio e outros, é compatível com várias categorias de dados e realiza leitura automática remota dos dados do medidor.
Computação em nuvem:Hospedagem de serviços na nuvem, processamento de dados massivos e fornecimento de análise-em tempo real e-profunda do conteúdo dos dados usando modelos de algoritmos inteligentes, promovendo o desenvolvimento inovador de negócios-orientados por dados para a tomada de decisões corporativas-
Aquisição e gerenciamento de dados
Coleta de dados-em tempo real:Colete dados do medidor em tempo real por meio de redes sem fio ou conexões com fio e colete continuamente dados de operação do equipamento em tempo real para garantir que as informações obtidas sejam precisas, corretas, oportunas e eficazes.
Integração e armazenamento de dados:Todos os dados do medidor são armazenados de maneira centralizada e estruturados usando técnicas avançadas de modelagem de dados para posterior análise-profundada e geração de relatórios.
Atendimento e Experiência do Cliente
Atendimento personalizado:Forneça relatórios de dados personalizados de acordo com as necessidades do cliente e crie cuidadosamente soluções de dados exclusivas em análise de mercado, otimização de operações, tomada de decisões-etc. por meio de comunicação-profunda com os clientes.
Interface do usuário:Crie uma interface de operação simples e fácil-de{1}}usar para que os usuários possam visualizar e gerenciar facilmente seu consumo de energia. Exiba dados intuitivamente em vários formatos, como gráficos e relatórios, para cultivar a conservação de energia e a conscientização sobre a redução de emissões.
Serviços logísticos multi-canais
Serviços de logística e entrega:Apoiamos a entrega global. Estamos equipados com uma variedade de canais logísticos e oferecemos soluções de entrega extremamente flexíveis. Também apoiamos reservas personalizadas de prazos de entrega para atender ao máximo suas diversas necessidades logísticas, para que cada lote de mercadorias possa chegar ao destino com segurança, pontualidade e eficiência.
Suporte técnico-pós-venda
A partir do momento em que você receber o produto, entraremos em contato imediatamente para lhe fornecer uma gama completa de serviços de instalação, depuração e orientação técnica. Não importa em qual país você esteja, nossos membros foram rigorosamente treinados e são proficientes nos princípios operacionais e pontos de instalação de vários equipamentos, fornecendo-soluções completas.
Serviço de garantia pós{0}}venda
Serviço de garantia do produto:O principal componente de potência - o motor oferece um período de garantia de até dez anos; outros tipos de acessórios também têm garantia de dois-anos. Não importa quais problemas você encontre durante o uso do produto, responderemos às suas necessidades o mais rápido possível.
Desenvolvimento Sustentável eProteção Ambiental
Serviço de economia de energia e redução de emissões:Por meio da análise precisa de dados e da implantação de sensores de alta-precisão em vários equipamentos e links de consumo de energia, podemos localizar com precisão os pontos de desperdício de energia e proteger o meio ambiente.
Grade verde:Apoiar a integração e a gestão das energias renováveis, regular com precisão o acesso energético à rede e armazenar eficazmente o excesso de electricidade através da construção de instalações de armazenamento de energia, para que a energia limpa possa ser fornecida continuamente.
Segurança e Conformidade
Segurança de dados:Garantia de segurança de dados: Ao introduzir a tecnologia de criptografia de dados de ponta, os dados de cada usuário são criptografados durante todo o processo, desde a coleta, transmissão e armazenamento, permitindo que informações confidenciais fluam em formato de texto cifrado para evitar o risco de vazamento de dados.
Conformidade:Garantia de conformidade do sistema: Cumpra os padrões e regulamentos locais e internacionais da indústria de energia, como IEC61850. Quer se trate de um sistema de subestação inteligente em grande-escala ou de um pequeno sistema de monitoramento de energia distribuída, garantia de conformidade, operação estável e eficiente.
Colaboração e Ecossistema
Parceria:Estabelecer parcerias com fabricantes de equipamentos, fornecedores de software, empresas de telecomunicações e outras indústrias em diversas áreas para construir um ecossistema aberto. Desde o início da intenção de cooperação, conduziremos-discussões estratégicas completas com vários parceiros, conectando com precisão os recursos vantajosos de todas as partes e garantindo uma cooperação estreita em pesquisa e desenvolvimento de tecnologia, fornecimento de produtos, suporte de serviços e outros links.
Por meio desses aspectos, os sistemas de sub-medição de Infraestrutura de Medição Avançada (AMI) não apenas fornecem às empresas de energia ferramentas operacionais eficientes e inteligentes, mas também oferecem aos usuários finais uma experiência de consumo de eletricidade mais conveniente, transparente e ecologicamente correta.
Aplicação de solução de submedição
Empresas de energia
Para empresas de energia, os recursos-de monitoramento em tempo real e os métodos de gerenciamento inteligentes da infraestrutura de medição avançada (AMI) podem controlar de forma abrangente o consumo de energia, otimizar com precisão a estrutura de distribuição de energia, melhorar significativamente a eficiência energética e reduzir efetivamente os gastos com custos e erros de dados derivados da leitura manual do medidor.
Grandes usuários industriais
O sistema Advanced Metering Infrastructure (AMI) é a melhor escolha para usuários do setor de energia. A coleta avançada de dados e os recursos de análise inteligente podem otimizar o consumo de energia nos processos de produção, reduzir emissões e economizar energia, monitorar o status de operação do equipamento em tempo real e fornecer alertas antecipados sobre possíveis riscos de falha.
Usuários comerciais e residenciais
O sistema Advanced Metering Infrastructure (AMI) é uma governanta. Ele fornece aos usuários informações de uso de eletricidade extremamente precisas e{1}}em tempo real, permitindo que os usuários conheçam seu próprio uso de eletricidade. Com a ajuda deste sistema, os utilizadores podem obter relatórios de utilização de electricidade que cobrem dados de utilização de electricidade de vários aparelhos em momentos diferentes.
Função do sistema
Sistema de infraestrutura de medição avançada (AMI) sub-: com projeto de arquitetura inteligente e aplicativos de-tecnologia de ponta, ele criou um sistema de coleta eficiente, análise precisa e gerenciamento inteligente para fornecedores de energia, além de criar uma nova experiência de energia mais conveniente, mais clara e mais ecologicamente correta para a maioria dos usuários finais. Do lado do fornecimento de energia, o sistema utiliza sensores avançados e redes de comunicação para obter coleta de segundo{3}}nível e transmissão rápida de dados de medidores, permitindo que os fornecedores de energia compreendam a dinâmica do consumo de energia em tempo real, prevejam com precisão as tendências de consumo de energia, otimizem as estratégias de distribuição de energia e melhorem significativamente a eficiência operacional e os níveis de gerenciamento.
A leitura manual do medidor é ineficiente, cara, propensa a erros-e carece de pontualidade.
A leitura remota de medidores é eficiente e reduz custos operacionais;
Desempenho de simultaneidade-de milhões de níveis para dispositivos massivos;
A coleta programada apresenta alta taxa de sucesso e precisão.
Os dados de consumo de eletricidade não são coletados em tempo hábil, dificultando o cálculo das perdas na linha durante a transmissão.
O uso de eletricidade é calculado com precisão de-minuto;
Os cálculos diários de perdas de linha são atualizados imediatamente todos os dias para ajudá-lo a analisar facilmente as perdas de linha.
O registro das informações do local de instalação do medidor é complicado.
Um aplicativo é fornecido para registrar diretamente informações de posicionamento no-local durante a instalação;
A funcionalidade GIS suporta a visualização da distribuição das localizações dos medidores elétricos na página da web.
Requer fonte de alimentação, rede, sala de servidores, servidores e equipe dedicada de operações de TI.
A compra da versão SaaS é mantida por nossa empresa, sem necessidade de implantação adicional, pronta para uso no momento da compra.
Ao adquirir a versão SaaS, você pode aproveitar imediatamente os recursos mais recentes, sem esperar.
O SaaS possui um sistema de monitoramento e alarme mais abrangente, portanto não há necessidade de se preocupar com paralisações do serviço.
Implantação altamente disponível para desempenho de serviço estável.
Nossa empresa atualizará oportunamente as configurações do servidor de acordo com o volume de negócios, portanto, não há necessidade de se preocupar com o crescimento dos negócios pressionando os servidores.
Suporta SaaS, servidores em nuvem e implantação privada.
O atraso no cálculo do volume e os ciclos de liquidação excessivamente longos prolongam o período de faturação das tarifas de eletricidade.
Tarefas agendadas para leitura de medidores, re-leitura e cálculo automático do consumo horário, diário, semanal e mensal permitem a geração oportuna de contas de energia elétrica;
Combinado com um sistema pré-pago proprietário, isso pode reduzir o risco de atrasos, simplificar o processamento de contas e aumentar a eficiência e a conveniência.
Para usuários inadimplentes-de longo prazo, só é possível desconectar manualmente no-local.
A desconexão e reconexão remota podem ser realizadas ou automatizadas através da API/sistema de cobrança.
Compartilhamento de dados
Suporta API/MQTT/banco de dados/Kafka para enviar dados para outras aplicações;
Oferece suporte aos clientes no gerenciamento da sub{0}}medição via API, facilitando a integração nos aplicativos dos clientes;
Emparelhado com nosso sistema de faturamento proprietário para gerenciar usuários pré-pagos, edifícios e faturamento;
Emparelhado com nosso-sistema interno de gerenciamento de energia para realizar análises de consumo e eficiência de energia para fábricas, parques, escolas, shoppings, etc.;
Suporta relatórios de faturamento personalizados e exporta planilhas do Excel de uso horário, diário, semanal e mensal.
Os métodos de prevenção contra roubo de eletricidade estão desatualizados e são incapazes de detectar prontamente o roubo de eletricidade
É possível coletar e consultar eventos de alarme do medidor, como abertura de tampa, destampagem, queda de energia e forte interferência magnética.
As notificações de alarme de roubo podem ser configuradas para serem enviadas por e-mail ou mensagens de texto para alertas oportunos.
O monitoramento da qualidade da energia elétrica não é oportuno e os dados históricos não podem ser visualizados.
É possível coletar e especificar o tempo para visualizar dados históricos de PQ;
Notificações configuráveis por e-mail/SMS (subtensão, sobretensão, falta de tensão, etc.) estão disponíveis.
A configuração da relação do transformador é inconveniente; o cálculo para uso de medidores envolvendo transformadores de corrente é complicado
Ler/definir remotamente a relação do transformador de corrente e criar registros de configuração para consulta;
Calcule o consumo real de eletricidade com base na relação do transformador definida.
Compatível com vários formatos, vários protocolos e vários métodos de comunicação.
Vários métodos de comunicação: rede pública, rede privada, 4G, GPRS, NB-IoT, Ethernet, LoRa, Bluetooth, G3-PLC;
Suporta vários protocolos, incluindo, mas não limitado a: DLMS, Modbus, Linha de Comando;
Suporta gerenciamento de vários tipos de medidores.
Estrutura elétrica desorganizada, gestão de relacionamento hierárquica.
Gerenciamento claro da estrutura elétrica, suporta geração automática de topologia elétrica.
Gestão caótica de projetos de fornecimento de energia
Apoia a divisão regional e o gerenciamento do ciclo de vida de projetos de fornecimento de energia.

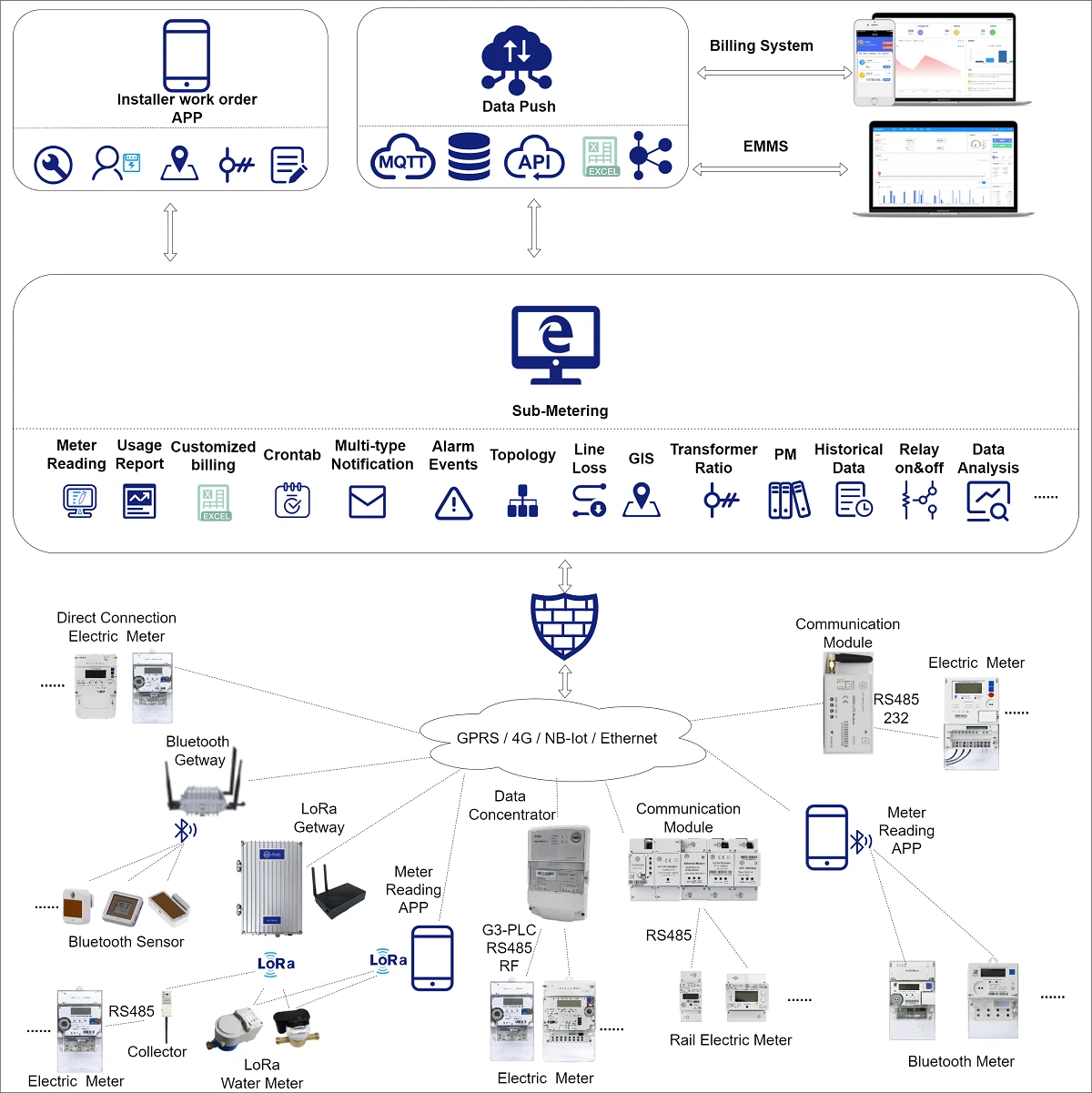

Arquitetura do sistema
Esquema de acoplamento de dados do sistema
O sistema de sub{0}}medição fornece os dois métodos a seguir para interagir com o sistema de faturamento
1. Integração API
Flexibilidade e capacidade de resposta{0}}em tempo real
Fácil de integrar e manter
Troca segura de dados
2. Integração de banco de dados intermediário de dados
Buffer e desacoplamento
Pré-processamento de dados
Compatibilidade e escalabilidade
Segurança e isolamento de dados
Elementos da solução
Suporte a vários-fornecedores e vários{1}}protocolos
Tecnologia de comunicação downlink múltipla
Protocolo CIM padrão para integração-de aplicativos de terceiros
Desempenho de simultaneidade-de milhões de níveis para conectividade massiva de dispositivos e coleta de dados
Implantação altamente disponível para desempenho de serviço estável
Mecanismo robusto de cibersegurança para garantir a transmissão de dados
Visualização de mapa GIS para gerenciamento de ativos
Monitoramento operacional-em tempo real
Elementos -Sistema de faturamento
O sistema Billing é um sistema de gestão inteligente utilizado para faturamento de água e luz e análise estatística em diversos ambientes, como comunidades imobiliárias, grandes shopping centers, apartamentos, edifícios de escritórios, parques industriais, dormitórios e fábricas. Ele substitui a leitura manual do medidor pela leitura remota automática do medidor, abordando questões de baixa eficiência, altas taxas de erro e processos de faturamento complexos.
O sistema é construído com base na ampla aplicação de redes e no ambiente maduro da tecnologia da Internet das Coisas (IoT). Ele utiliza arquitetura de sistema PTZ avançada, permitindo depuração remota, manutenção e interação de dados com software externo-de terceiros.
Os principais recursos do sistema incluem leitura integrada de água e eletricidade, integração de operação e manutenção de equipamentos, diversos recursos de relatórios, controle remoto de válvulas para equipamentos e integração com sistemas de faturas de terceiros para atender às necessidades de gerenciamento de faturamento de energia hidrelétrica dos clientes.
Leitura de medidor sem fio
Sem fiação, fácil manutenção
Operação e manutenção integradas
O equipamento terminal é operado e mantido pela nossa empresa como um todo, reduzindo os custos do cliente
Relatório multidimensional
Facilitar o pessoal financeiro para verificar contas e melhorar a eficiência do trabalho
Cobrança
Faturamento através do sistema de faturamento, dados de eletricidade e dados de faturamento são fornecidos em conjunto
Desconexão remota
Pode controlar remotamente para desconectar a fonte de alimentação para resolver o problema de atrasos maliciosos
Lista branca
O membro da lista branca ainda fornece energia quando o usuário está em atraso
Elementos -Sistema EMMS
EMS (sistema de gerenciamento de energia) é um sistema de análise de gerenciamento de energia desenvolvido para a demanda de energia e fornece uma solução integrada. EMMS é baseado no sistema de gerenciamento de energia, por meio da segmentação e estatísticas de todo o consumo de energia do lado do usuário, com dados e gráficos intuitivos para gerentes ou tomadores de decisão-para mostrar o uso de todos os tipos de consumo de energia, por meio de gerenciamento preciso para descobrir pontos de alto consumo de energia ou hábitos de consumo de energia irracionais, economizar energia. Forneça suporte de dados precisos para que os usuários possam promover a transformação-de economia de energia ou a atualização de equipamentos. Ele suporta dois modos de acesso: modo SaaS de rede pública e implantação de rede privada.
Tela inicial
Resumo de uso de energia, resumo do transformador, carga do transformador, tendência de uso de energia, etc.
Análise de consumo de energia
Quantidade de potência ativa e reativa, fator de potência de potência ativa e reativa, tensão e corrente, etc.
Registro de despesas
Há cobrança básica de eletricidade e cobrança de eletricidade de vale, cobrança de eletricidade de ajuste de energia, etc.
Análise de eficiência energética
Consumo de energia de equipamento individual, consumo de energia discriminado, etc.
Registro de operação
Registro de alarme, configuração de valor de pico do medidor, registro de alarme do sensor, etc.
Configuração de parâmetros
Gerenciamento de arquivos, esquema de cobrança, gerenciamento de sistema, etc.
Elementos - Medidor Inteligente
Projeto Modular
O COM. O módulo é substituível, suporta LoRa, PLC, 3G, 4G e etc.
Controle de carga
O relé interno consegue desconectar/reconectar remotamente
Medição Neutra
Suporta medição de fase e neutro para evitar perda de energia devido a adulteração
Monitoramento de adulteração e fraude
Detecção de alarme para tampa aberta, bypass, fiação errada, falta de fase/netural e etc.
Alarme enviado para HES imediatamente.
Armazenamento de dados
Log de eventos de qualidade de rede (sobretensão, baixa tensão, corrente reversa...)
12 Dados históricos de faturamento e dados de perfil de carregamento de 100 dias.
Suporta até 8 tarifas (função TOU)
Energia de reserva
Super capacitor interno e bateria substituível para suportar exibição/RTC/detecção de eventos
Elementos - Din-Medidor de trilho +Din-Módulo de trilho
Din-Medidor ferroviário
O medidor pode ser conectado a vários Tech COMM. Módulo via RS485.
Armazenamento de dados
Log de eventos de qualidade de rede (sobretensão, baixa tensão, corrente reversa...)
12 Dados históricos de faturamento e dados de perfil de carregamento de 100 dias.
Energia de reserva
O medidor pode ser conectado com um módulo de bateria substituível para suportar exibição/RTC/detecção de eventos.
Módulo-trilho Din
O módulo suporta tecnologia de comunicação celular (GPRS/4G/NB-loT), LoRa, WIFI, eles podem ser
conectado com medidor Din-Rail via RS485 facilmente.
Elementos - DCU
Descrição:
O concentrador de dados C3001 adota o sistema operacional Linux e AMR CPUIMX6ULL (Cortex-A7), ele lida com a comunicação-bidirecional entre o sistema head end (HES) e os medidores inteligentes.
O C3001 lê os dados de medição automaticamente e pode enviar dados para o sistema ou armazenar dados para recuperação posterior pelo HES.
Principais funções:
Suporta comunicação com 500 metros para tecnologia de comunicação PLC.
Configurável para tarefa agendada
Suporta sincronização do RTC de Medidores e DCU
Suporta servidor TCP/IP e modo cliente
Suporta atualização de firmware DCU
Atualização de firmware do medidor de suporte
Coletar automaticamente o perfil de carga
Cobrar faturamento automaticamente
O suporte registra todos os eventos importantes do medidor
Leitura e gravação{0}}de medidor sob demanda por HES
Elementos - Outros
Medidor de água inteligente
Ele se adapta ao uso residencial e de pequena escala industrial para empresas de serviços públicos de água.Tecnologia de comunicação NB-loT ou LoRawan sem fio.
Método de medição volumétrica
Contador-do tipo seco (capa de plástico ou latão, para manter uma leitura clara a longo prazo)
Tipo dividido de MIU e meer
Alta precisão
Instalado em qualquer posição, faixa de medição não inferior a R160
Sensores Inteligentes
Sensor de temperatura e umidade sem fio
Sensor infravermelho sem fio
Sensor magnético sem fio
