-Principais características
Ampla Faixa de Medição de Corrente(1A -3000A) Por Sensores de Corrente Rogoswki
Maneira mais econômica e fácil de instalação
Medição de energia ativa/reativa
Capacidade anti-violação (detecção de anormalidade, logs de eventos, caixa selável)
Forneça perfis diários, mensais e de carga para cobrança e análise
Expansível com conexão de módulo externo
Certificados de teste IEC e de alta durabilidade
-Especificação
Tipo

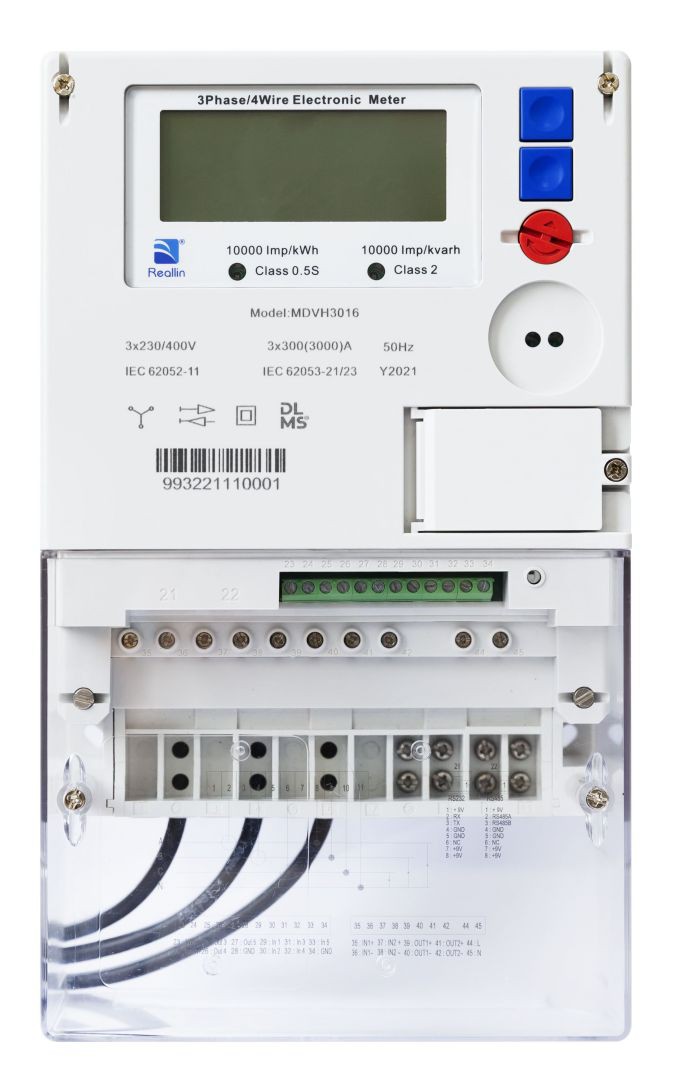

Medidor eletrônico trifásico Rogowski
Padrões
IEC 62052-11, IEC 62053-21/23, IEC62056-21, IEC62056-61,
IEC62059-32-1
IEC62059-32-1
Tensão
Tensão nominal Un
Alcance de voltagem
230V
80 por cento Un ~ 115 por cento Un
Atual
Corrente mínima Imin
Corrente de referência Ib
Corrente máxima Imax
Ist atual inicial
3A
300A
3000A
1A
Frequência Nominal Fn
50 Hz
Precisão
Classe {{0}}.5S para ativo; Classe 2.0 para reativo
Indicador Pulsante
Pulsante (constante do medidor)
LIDERADO
25imp/kWh;25imp/kvarh
25imp/kWh;25imp/kvarh
Ambiente
Faixa de temperatura
Operação: -25~70 graus
Armazenamento:-40~85 graus
Grau de proteção
IP 54
Classe de isolamento
II
Consumo Típico de Energia
Circuito de tensão ativo/potência aparente em Un
Potência aparente do circuito atual em Ib
＜2W/10VA
＜4VA
Tela de LCD
13 dígitos com casa decimal configurável, retroiluminação suportada
Fonte de alimentação reserva
Bateria substituível e super capacitor interno
RTC
Fornece RTC com precisão de relógio de acordo com IEC62054-21
Interface de comunicação
1 * RS485 (tipo RJ45) com saída de energia 9V (300mA).
1 * RS232 (tipo RJ45) com saída de energia 9V (300mA).
1 * porta óptica
1 * RS232 (tipo RJ45) com saída de energia 9V (300mA).
1 * porta óptica
Protocolo de comunicação
DLMS/COSEM
Instalação de Suprimento Auxiliar
Suporta instalação de alimentação auxiliar com tensão AC (57.7-240V) ou
Tensão CC (60-150V)
Tensão CC (60-150V)
Interface de E/S
5 * Entradas de Sinal
5 * Saídas de Sinal
2 * Saídas de Controle
2 * Entradas de controle
5 * Saídas de Sinal
2 * Saídas de Controle
2 * Entradas de controle
Peso do metro
Cerca de 2,1kg
Dimensão (CxLxP)
302,0 × 174,5 × 80,5 mm
